LED電子顯示屏的掃描模式及基本工作原理

    隨著LED技術的發展，LED電子顯示屏的亮度也隨之不斷提高，而尺寸也越來越小，這就表明更多的LED電子顯示屏進入室內將成為大勢所趨。然而，由于LED亮度及像素密度的提高給LED屏的控制及驅動也帶來新的更高的要求。就一般室內屏而言，現在通用的控制方法均采用行列分控模式，即通常所說的掃描模式，目前來說LED電子顯示屏的驅動模式有靜態掃描和動態掃描兩種,靜態掃描又分為靜態實像素和靜態虛擬，動態掃描也分為動態實像和動態虛擬；

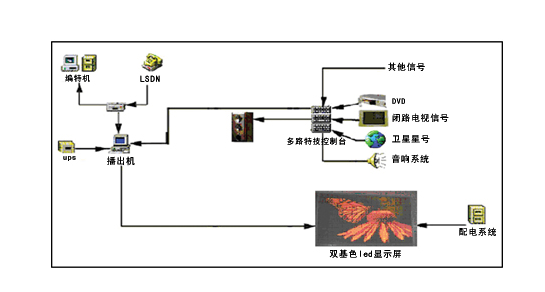

   在LED電子顯示屏內，同時點亮的行數與整個區域行數的比例，稱掃描方式。而掃描還分1/2掃，1/4掃，1/8掃，1/16掃等幾種驅動方式。也就是說顯示屏的驅動方式不一樣，那么對接收卡的設置也是不一樣的。如果接收卡本來是用在1/4掃描屏上的，現在用在靜態屏上，那么顯示屏上的顯示將會是隔4行亮一行。一般接收卡都可以設置的，連接好發送卡，顯示屏，電腦等主要器件，就可以在電腦上進入相關軟件進行設置。那么這里就先來介紹一下LED電子顯示屏的掃描模式及原理。

   一、LED電子顯示屏掃描方式:
   1、動態掃描：動態掃描是從驅動IC的輸出到像素點之間實行“點對列”的控制，動態掃描需要控制電路，成本比靜態掃描要低，但是顯示效果較差，亮度損失較大。

   2、靜態掃描:靜態掃描是從驅動IC的輸出到像素點之間實行“點對點”的控制，靜態掃描不需要控制電路，成本比動態掃描要高，但是顯示效果好，穩定性好，亮度損失較小等等的優點。

   二、LED電子顯示屏1/4掃描模式工作原理：

   是在1幀圖像內每行電源V1-V4按控制要求各開啟1/4的時間。這樣做的優點是可以更有效地利用LED的顯示特性以及降低硬件成本。其缺點就是在1幀圖像內，每行LED只能顯示1/4的時間。

   三、按照LED電子顯示屏類型掃描方式分類：
   1、室內全彩LED電子顯示屏的掃描方式：P4、P5為恒流1/16，P6、P7.62為恒流1/8。
   2、戶外全彩LED電子顯示屏的掃描方式：P10、P12為恒流1/2、1/4，P16、P20、P25為靜態。
   3、單雙色LED電子顯示屏的掃描方式主要是恒流1/4、恒流1/8掃、恒流1/16掃。
