led電子屏幕接線說明(附led電子屏幕接線圖)

責任編輯：深圳市聯森光電有限公司  發布時間：2019-07-09
分享到：
   led電子屏幕是如何接線的？接下來深圳聯森光電led顯示屏廠家對這個問題進行回答，并附led電子屏幕接線圖進行詳細說明！

   led電子屏幕是如何接線的？led電子屏幕接線步驟如下：

   1.首先將切割好的型材拼接，也就是組裝好顯示屏的外框。市場上通用型材無非方形、圓形，但組裝方法是一樣的。

   2.把外框架組裝完畢，將P10單元板擺放于框架內（注意框架的正反面，有槽的一面是正面），這時候安裝背條的位置是相當準確的，避免錯一根而改全部的麻煩。

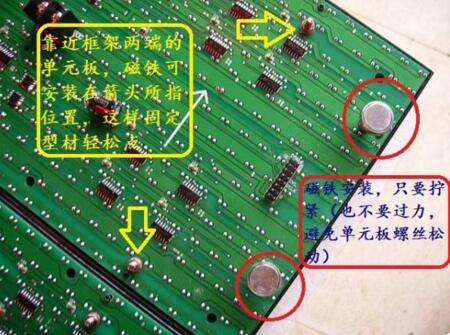

   3.背條固定完畢，將框架移開，安裝磁鐵，下圖所示：
led電子屏幕接線圖

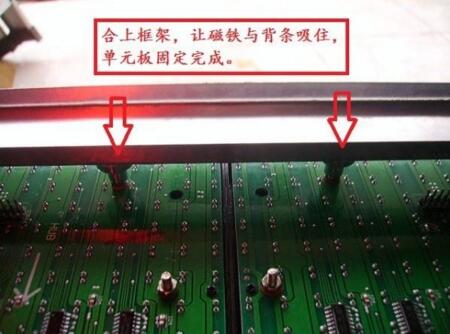

   4.固定好單元板。
led電子屏幕接線圖

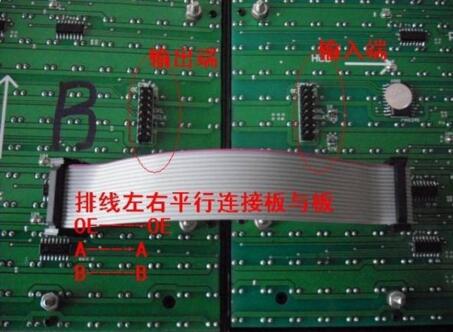

   5.連接好排線、上下電源線。
led電子屏幕接線圖

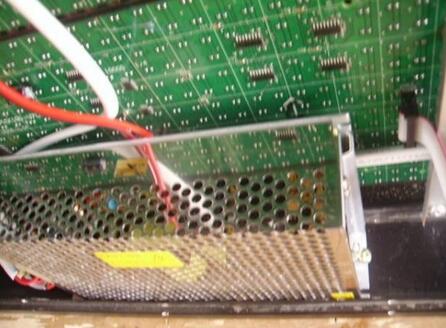

   6.固定好顯示屏電源和LED控制卡,LED控制卡與電源線的連接.將LED控制卡用電源線與就近的單元板連接,控制卡上有標明正負極。
led電子屏幕接線圖
   7.顯示屏電源與顯示屏單元板接線，注意正負極，建議使用SVV2*1.0軟芯線，也就是1平方雙股軟芯線主電源根據屏的大小選擇。

   8.控制卡與單元板排線連接（特別重要），連接之前請仔細看明白為止，屏未固定在墻上，這是最關鍵一步，可以先通過測試按鈕檢查屏安裝是否正確

   9.數據線（短距離一般用超5類網線就可以）正常一般用串口2、3、5交叉線，也有平行線，軟件光盤上一般都有接線說明。
